Quadro and Catia

Oprogramowanie CATIA napędzane technologią NVIDIA Maximus

Ze względu na konieczność korzystania ze skomplikowanych dodatkowych programów oraz długi czas oczekiwania zwyczajem było, że fotorealistyczny rendering był zarezerwowany wyłącznie dla działów stylizacji i marketingu. To już przeszłość. Realistyczne modele szybko stają się dla projektantów i inżynierów niezbędne do trafniejszego i szybszego podejmowania decyzji w ramach całego procesu.

Obecnie, dzięki możliwości wykonania renderingu bezpośrednio na poziomie oprogramowania CATIA – wykorzystującego technologie NVIDIA Maximus – funkcja Live Rendering (rendering na żywo) zapewnia intuicyjne i interaktywne środki dla tworzenia obrazów dorównujących jakością fotografiom, do 6 razy szybciej³. Stanowiska robocze oparte na technologii Maximus jako pierwsze udostępniają zunifikowaną platformę, która łączy wiodące na rynku możliwości kart graficznych NVIDIA Quadro w zakresie profesjonalnej grafiki 3D oraz moc kart graficznych NVIDIA Tesla dedykowanych obliczeniom o wysokiej wydajności. Koprocesory Tesla automatycznie wykonują złożone obliczenia w procesie renderowania, odciążając jednostki GPU Quadro dzięki czemu mogą one wykonywać to, co robią najlepiej - udostępniać bogatą i interaktywną grafikę.

Aby uzyskać więcej informacji odwiedź naszą stronę poświęconą stacjom roboczym Maximus.

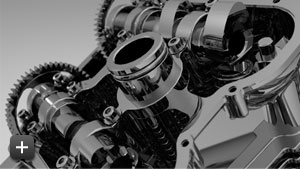

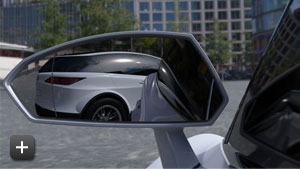

Live Rendering   Live Rendering

Live Rendering   Live Rendering
Wydajność w trybie CATIA Live Rendering
Możesz zobaczyć jak szybko dzięki mocy technologii NVIDIA Maximus odbywa się rendering na żywo. Nigdy więcej nie będziesz musiał czekać w nieskończoność na otrzymanie wspaniałych obrazów o nadającej się do druku jakości. Wydajność rośnie wykładniczo w miarę dodawania kolejnych jednostek GPU Tesla i Quadro. Zatem faktycznie dostajesz więcej niż to, za co zapłaciłeś.

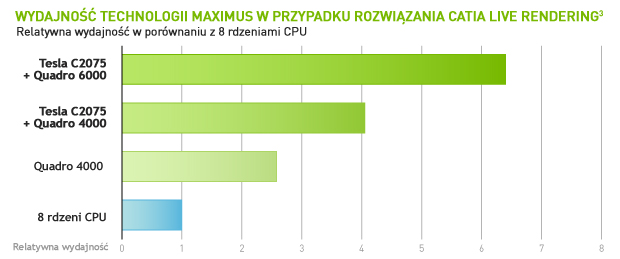

Wydajność technologii Maximus w przypadku rozwiązania CATIA Live Rendering
KTÓRE ROZWIĄZANIE QUADRO JEST ODPOWIEDNIE DLA MNIE?
  Quadro 5000 Quadro 6000 lub Maximus Quadro Plex 7000
Użytkowanie Projektanci graficzni/twórcy modeli CAD
Wzornictwo przemysłowe, zastosowania inżynierskie
Eksperci od wizualizacji
Dobór kolorów i wykończenie, marketing produktu
Przeglądy zespołowe i kierownicze
Korzyść Praca na jednym ekranie, sporadyczne korzystanie z rozwiązania Live Rendering Praca na jednym ekranie, wysokie rozdzielczości.
Intensywne korzystanie z rozwiązania Live Rendering.
Wymóg dostępu do szybkiego ray tracingu.
Najlepszy wybór w zakresie szybkiego, interaktywnego ray tracingu umożliwiającego szybkie podejmowanie decyzji zespołowych.
Liczba rdzeni przetwarzających CUDA 352 448 1024 (po 512 na GPU)
Wielkość bufora ramki 2.5 GB GDDR5 6 GB¹ GDDR5 12 GB GDDR5 (po 6 GB/GPU)
Interfejs pamięci 320-bitowy 384-bitowy 384-bitowy dla każdego GPU
Przepustowość pamięci 120 GB/s 144 GB/s 163 GB/s na GPU
Maksymalny pobór mocy 152 W 204 W 615 W
Magistrala graficzna PCI Express 2.0 x16 PCI Express 2.0 x16 PCI Express 2.0 x16
Wyjścia monitorowe² 2 złącza DisplayPort
1 dwukanałowy port DVI-I
1 gniazdo stereo 3D
2 złącza DisplayPort
1 dwukanałowy port DVI-I
1 gniazdo stereo 3D
4 dwukanałowe porty DVI-I (po 2 na GPU)
2 gniazdo stereo 3D
SPRAWDZONE ROZWIĄZANIE DLA OPROGRAMOWANIA CATIA

Aby zapoznać się z listą konfiguracji i sterowników certyfikowanych dla rozwiązania CATIA Live Rendering, prosimy odwiedzić stronę poświęconą systemowym konfiguracjom sprzętowym certyfikowanym przez firmę Dassault Systemes, dostępną pod adresem http://www.3ds.com/support/certified-hardware/overview/

Rozwiązanie CATIA Live Rendering (renderowanie na żywo) jest dostępne we wszystkich wersjach oprogramowania CATIA V6 2011X i wyższych. Dla najlepszych wrażeń z użytkowania NVIDIA rekomenduje uruchamianie go na platformie certyfikowanej dla oprogramowania CATIA, wyposażonej w najnowszą generację produktów Quadro wraz ze sterownikami w wersji 259.70 lub wyższej. Rozwiązanie Quadro Plex 7000 jest obsługiwane wyłącznie przez sterowniki z serii 270 i wyższych.


REKOMENDOWANE UKŁADY GPU NVIDIA
Quadro Plex 7000
> 12 GB
> 1024 rdzenie CUDA
Quadro 6000
> 6 GB¹
> 448 rdzenie CUDA
Quadro 5000
> 2.5 GB
> 352 rdzenie CUDA
Tesla C2075
> 6 GB
> 448 rdzenie CUDA
> Aby pobrać najnowsze sterowniki
   wydajnościowe Quadro dla programu
   CATIA, kliknij tutaj.

> Aby zobaczyć listę sprzętu certyfikowanego
   przez firmę Dassault, kliknij tutaj.

Podręcznik użytkowania rozwiązania

Pobierz Przewodnik po
optymalizacji, aby
zapoznać się z korzyściami,
jakie wnosi CATIA Live
Rendering w następujących
zastosowaniach:

Stylizacja i marketing
Wzornictwo przemysłowe
Eksperci od kolorów i
wykończenia
Eksperci od modelowania
powierzchni modeli 3D

Inżynieria
Twórcy modeli 3D
Inżynierowie jakości
Inżynierowie ds. ergonomii
Inżynierowie oświetlenia
Inżynierowie ds. opakowań

¹ 6 GB jest obsługiwane w systemach Win7 i Linux64 (limit 4 GB pamięci w Windows XP64) poprzez sterownik z serii 256.
² Jednocześnie mogą być aktywne dwa z trzech wyjść.
³ Porównanie zaprezentowane powyżej przygotowano w oparciu o standardową stację roboczą: HP z800 z czterordzeniowym procesorem Xeon W5580 taktowanym częstotliwością 3,2 GHz oraz odpowiednią kombinacją CPU lub GPU, 12 GB pamięci RAM i 64-bitowym systemem operacyjnym Win7. W teście wydajności przeprowadzonym w rozdzielczości 1280x1024 dla w sumie 500 klatek posłużono się sterownikiem z serii 260 certyfikowanym przez Dassault.
